多孔パネル

高密度サーバーは激しい熱を発生します。適切なエアフローがないと、ホットスポットが発生し、機器がスロットルし、信頼性が低下します。の多孔パネル から華紅フロアソリューションを提供します。このパネルは均一に分布した穴を備えた厚みのある冷間圧延鋼材から製造されており、効率的な換気、安定した耐荷重、および帯電防止保護を提供します。コールドアイル/ホットアイル封じ込めシステム用に特別に設計されており、精密コンピュータ室の換気床材として最適です。

有孔パネルとは何ですか?

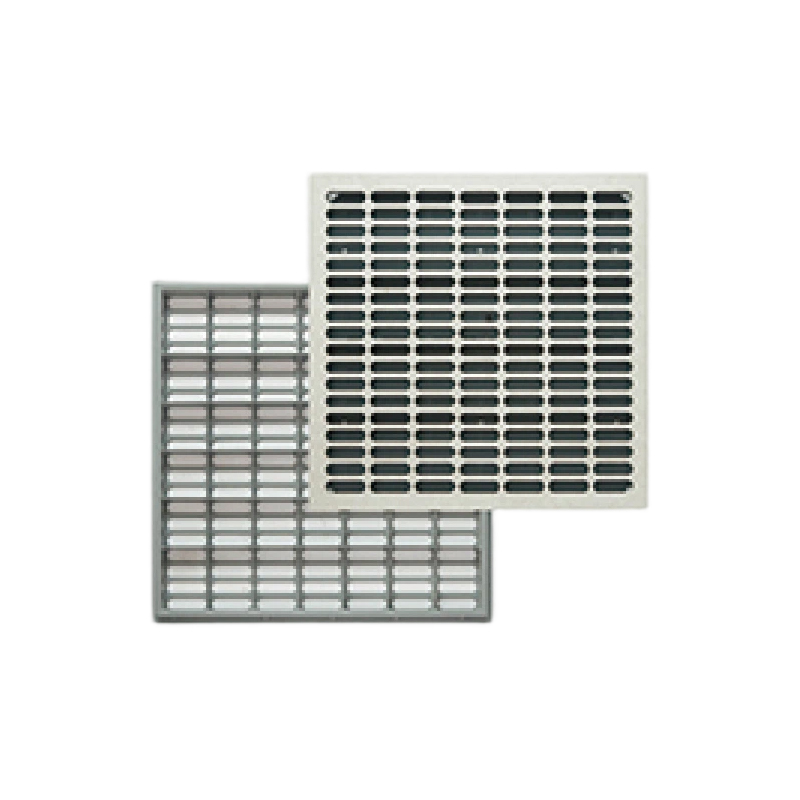

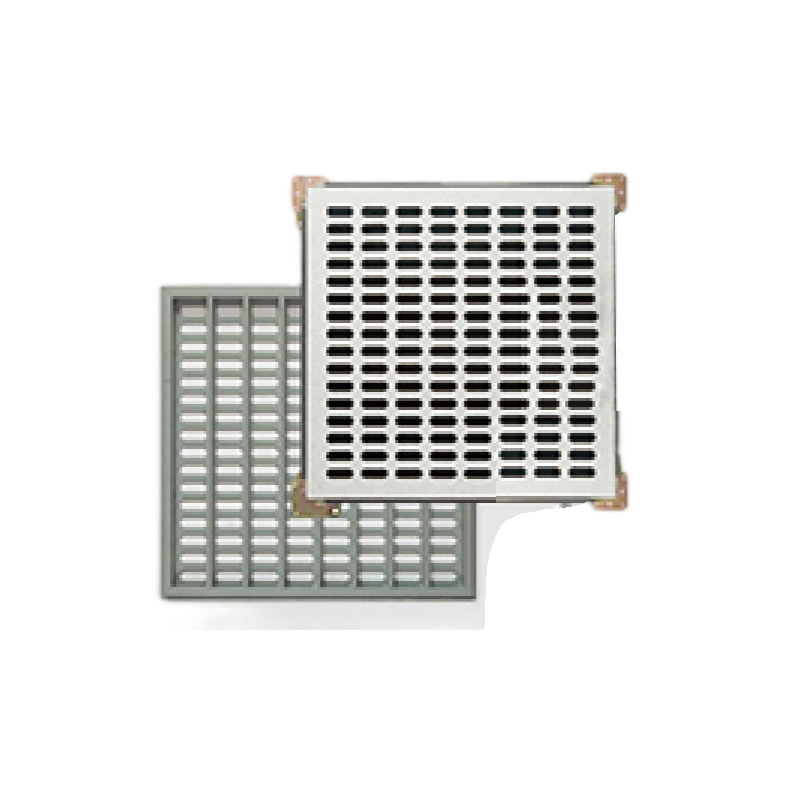

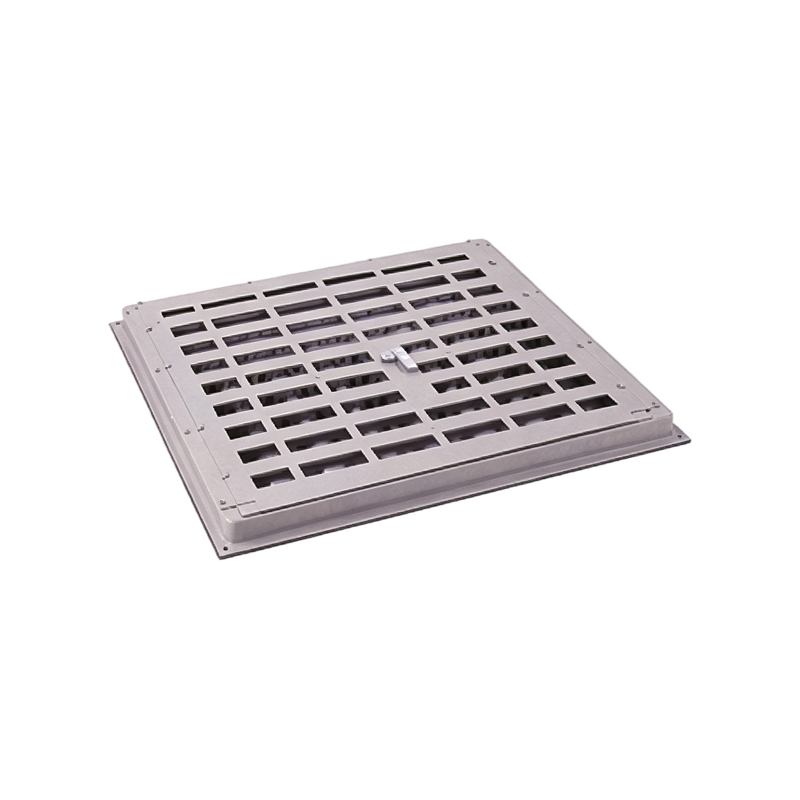

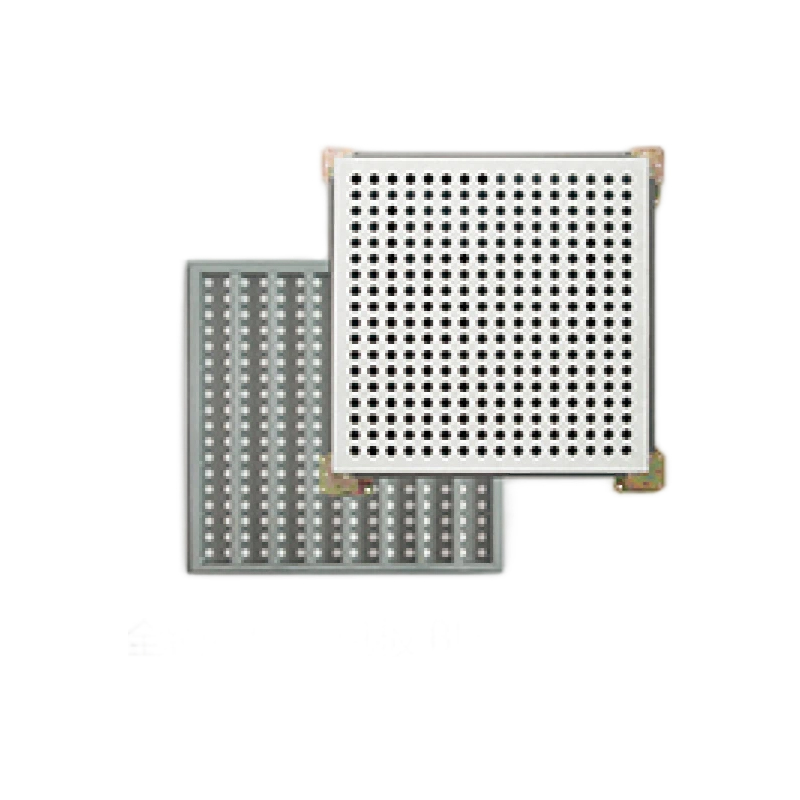

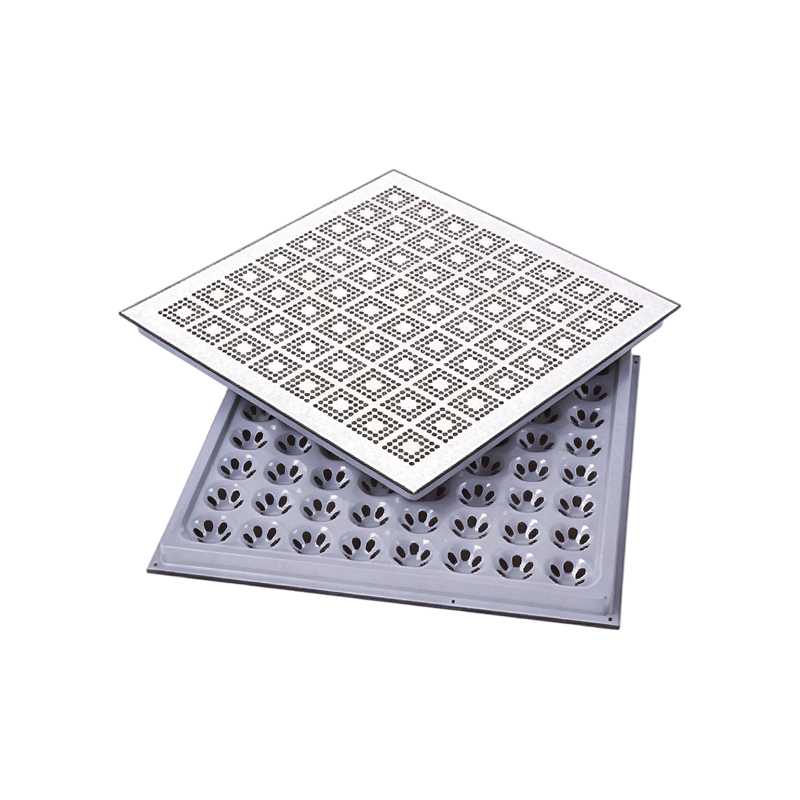

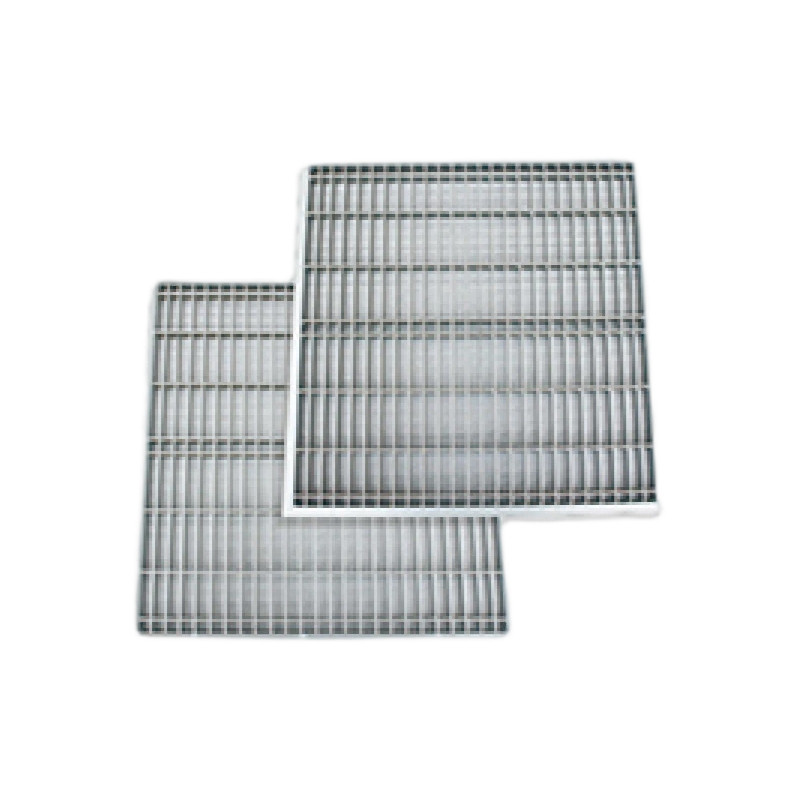

A 多孔パネル は、表面全体に均等な間隔で穴が開けられたモジュール式上げ床パネルです。サーバー ラック前面の固体パネルを置き換えて、床下のプレナムから機器の吸気口に冷却空気を直接供給します。全スチール構造により、通気性と耐荷重性の両方を実現します。

製品定義とコア機能

- 意味：通気性を考慮した均一な穿孔構造を備えたオールスチール製上げ床パネル

- 一次機能: データセンターのコールドアイルのサーバー吸気口に冷却空気を供給します。

- 追加機能: 静電気防止保護、機器負荷サポート、床下ケーブルアクセス

パネル構造

層	材料	特徴
上面	厚肉冷間圧延鋼	均一なミシン目、バリなし
仕上げる	リン酸塩処理後の静電塗装	耐食性、帯電防止性
構造	一体型スタンピングおよびフォーミング	個別の溶接ポイントがありません
エッジオプション	PVC 導電性ストリップまたはボーダーレス	接地導通
基板	全鋼製 (セメント充填なし)	高強度、軽量

製造工程

- 材料：厚肉冷間圧延鋼板

- 形にする: 一体型プレス成形 (溶接組立てではありません)

- ミシン目：均一な穴分布で精密なパンチング

- エッジ仕上げ: バリがなく、取り扱いがスムーズです。

- 表面処理：リン酸塩処理+静電スプレー

二重ブランドの品質管理

両方華紅 そしてオウリ ブランドは厳格な生産基準に従っています。すべてのパネルは梱包前に穿孔精度検査、平面度検査、荷重検証が行われます。

技術仕様

基本パラメータ

パラメータ	仕様
製品名	有孔フリーアクセスフロアパネル
材料	厚肉冷間圧延鋼板
成形方法	一体型スタンピングおよびフォーミング
表面処理	リン酸塩処理+静電噴霧
パネルサイズ	600×600mm（標準）
パネルの厚さ	35mm
エッジオプション	PVC 導電性ストリップまたはボーダーレス
換気率	30% – 60% (カスタマイズ可能)
弾性変形	荷重下で ≤ 2.0 mm

耐荷重オプション

モデル	集中荷重	均一荷重	最適な用途
FS662	363kg	17.78 KN/平方メートル	明るい換気エリア
FS800	454kg	22.22 KN/平方メートル	標準サーバールーム
FS1250	567kg	27.78 KN/平方メートル	中密度ラック
FS1500	680kg	33.34 KN/平方メートル	高密度キャビネット
FS2000	907kg	44.45 KN/平方メートル	重機ゾーン

換気仕様

換気率	穴径	パターン	一般的な使用方法
30%	より小さい	高密度配列	低熱負荷領域
40%	中くらい	バランスのとれた配分	標準サーバールーム
50%	より大きな	広い間隔	高熱負荷ゾーン
60%	最大	最大開口面積	ホットアイル/コールドアイルの封じ込め

寸法精度

- ミシン目の均一性: デッドスポットがなく、均一な気流分布

- バリのないエッジ: 取り扱いや設置が安全です。

- 平面度公差：600mm以上0.5mm以下

- パネル互換性：標準グリッド互換性

主な利点

1. 効率的な換気による熱の除去

- 均一な穴分布により均一な空気の流れが確保されます。

- デッドスポットや通気ゾーンの遮断がない

- カスタマイズ可能な換気率 (30%-60%)

- 冷気通路/熱気通路の封じ込め用に設計

2. 高い強度と耐荷重

- 厚みのある冷間圧延鋼構造

- 一体型スタンピング – 弱い溶接点がありません

- 荷重時の弾性変形 ≤ 2.0mm

- サーバー、UPS ユニット、重機をサポート

3. 帯電防止および耐腐食性

・リン酸塩処理+静電噴霧処理

- 帯電防止範囲内の表面抵抗率

- 錆びや腐食に強い

- データセンター環境での長寿命

4. モジュール式でメンテナンスが簡単

- 標準600×600mmサイズ

- 迅速な取り付けと交換

- 掃除が簡単 - 滑らかな表面が穴の詰まりを防ぎます。

- 標準的な台座システムと互換性があります

5. カスタマイズ可能な換気速度

- 30% ～ 60% のオープンエリアオプション

- 特定の熱負荷要件に合わせて調整

- 冷却不足や無駄な空気の流れを防ぎます。

- CRACファン効率を最適化

6. バリなし – 安全かつプロフェッショナル

- バリ取り加工を施した精密パンチング

- ハンドリングと歩行のための滑らかなエッジ

- ケーブルや手を傷つける鋭利なエッジがない

- 顧客対応エリアでのプロフェッショナルな外観

7. 二重ブランド品質 – Huahong と オウリ

- 厳格な生産管理

- 一貫した穿孔精度

・平面性と耐久性に優れています。

- 市販の通常の製品よ​​りも優れています

多孔板の用途

主な用途

- データセンターとIDCルーム

- サーバールームとコンピュータールーム

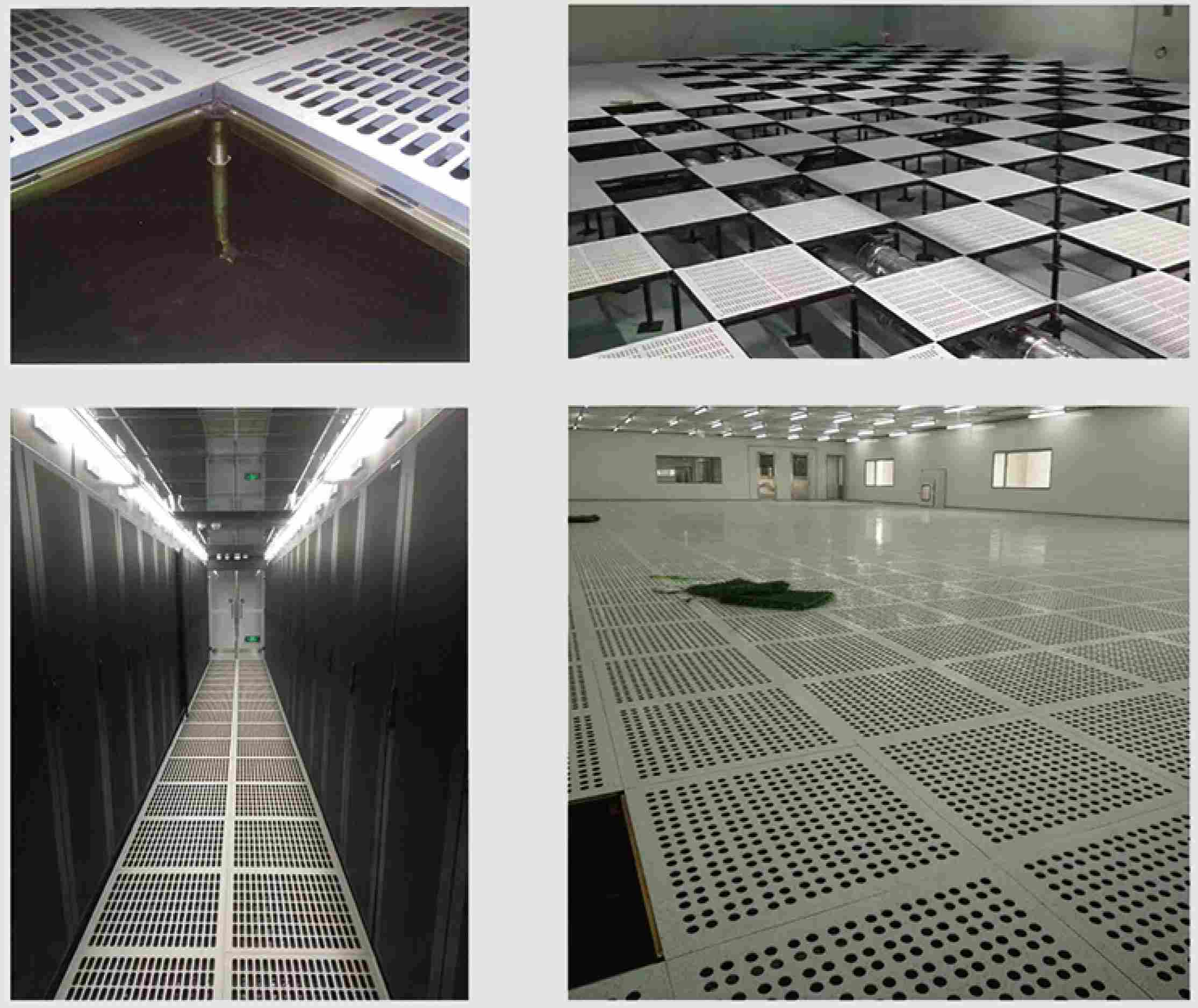

- コールドアイル/ホットアイル封じ込めシステム

- 通信機器室

- 高性能コンピューティングセンター

- 高熱密度の機器スペース

- ネットワーク機器室

この製品を必要とする人は誰ですか?

役割	有孔パネルが必要な理由
データセンターマネージャー	ホットスポットを防ぎ、冷却効率を向上させます
ITインフラストラクチャリード	サーバーの信頼性を確保し、スロットルを削減します
設備技術者	空気の流れを最適化し、エネルギーコストを削減します
データセンター設計者	冷気通路封じ込めには有孔タイルが必要
メンテナンスチーム	掃除が簡単、交換も簡単

配置戦略

- コールドアイル: サーバーラック前面の穴あきパネル

- ホットアイル: 排気を閉じ込める頑丈なパネル

- 歩道: 頑丈なパネルまたは通気性の低いパネル

- ラックの下: サーバーの吸気口に合わせた穴あきパネル

よくある質問

Q1: サーバー ルームにはどれくらいの換気量が必要ですか?

答え： 必要な換気量は、ラックの熱密度と床下の給気圧力によって異なります。一般的なガイドライン:30～40%の換気 – 低から中程度の熱負荷 (ラックあたり 3 ～ 5kW)、中程度の冷却が必要な標準サーバー ルーム。45～50%の換気 – 中から高の熱負荷 (ラックあたり 5 ～ 8kW)、典型的なデータセンターのコールドアイル。55～60%の換気 – 高熱負荷 (ラックあたり 8 ～ 12kW+)、高密度コンピューティング、ホット アイル封じ込めシステム。華紅フロアサポートします換気率を 30% ～ 60% までカスタマイズ可能 。新しいプロジェクトの場合は、CFD 解析を実行するか、Huahong に相談して、特定の CRAC 流量、プレナムの深さ、ラック レイアウトに基づいて最適な開口面積を計算します。換気量が正しくないと、冷却不足 (ホットスポット) または冷却過剰 (エネルギーの無駄) が発生します。

Q2: 穴あきパネルは重いサーバー ラックに十分な強度がありますか?

答え： はい。の多孔パネル 用途厚くした冷間圧延鋼 一体型スタンピング成形により、弱い溶接点がありません。荷重時の弾性変形は2.0mm以下です。耐荷重は選択したモデルによって異なります。FS662 (363kg) – 明るい換気エリア。FS800 (454kg) – 標準的なサーバー ルーム。FS1250 (567kg) – 中密度ラック。FS1500(680KG) – 高密度キャビネット。FS2000 (907kg) – 重機ゾーン。フット荷重が 200 ～ 300KG のほとんどの標準的なサーバー ラックの場合、FS800 または FS1250 モデルで十分です。重量のある UPS 機器または高密度ストレージ アレイの場合は、FS1500 または FS2000 を選択してください。コストを下げるために鋼の厚さを減らす一部の競合他社とは異なり、Huahong は全厚鋼 穴があっても構造の完全性を確保します。

Q3: 穴がゴミやゴミで詰まっていませんか?パネルを掃除するにはどうすればよいですか?

答え： の多孔パネル 簡単に掃除できるように設計されています。表面は静電塗装仕上げで滑らかで、ホコリがたまりにくいです。定期的なメンテナンスの場合:毎日 – 表面を乾いたモップで拭くか、掃除機で掃除機をかけて、ほこりを取り除きます。毎週 – より深く掃除するには、中性洗剤と水で湿らせた布またはモップを使用してください。穴詰まりの場合 – ブラシ付き掃除機を使用するか、下側から圧縮空気を使用して、ゴミを取り除きます。しないでください 高圧ウォーター ジェットや研磨剤入りクリーナーを使用すると、帯電防止コーティングが損傷する可能性があります。滑らかな表面とバリのない穴のエッジにより、破片の付着を防ぎます。鋳造タイルや粗い表面の有孔タイルと比較して、Huahong 有孔パネルは清潔に保つのが大幅に簡単です。クリーンルーム環境の場合は、表面にわずかな粉塵があっても空気の流れを維持できるように、より多くの穴を備えた高通気モデルを指定してください。

Q4: 穿孔パターンや通気量をカスタマイズできますか?

答え： はい。華紅フロアサポート換気率を 30% ～ 60% までカスタマイズ可能 。冷却設計に必要な正確な開口面積の割合を指定できます。標準パターンには、パネル全体にわたる均一な穴の分布、対象を絞った冷却のための高密度の穿孔ゾーン、最大のエアフローを実現するエッジツーエッジの穿孔が含まれます。大規模プロジェクトの場合は、カスタムの穴直径と間隔パターンが利用可能です。パネルごとに必要な CFM または目標開口面積率を提供してください。Huahong はそれに応じて製造します。このカスタマイズにより、換気不足 (ホットスポットの原因) や過剰換気 (冷気とエネルギーの無駄) を防ぐことができます。推奨事項については、冷却要件を Huahong にお問い合わせください。

Q5: 華紅穴あきパネルと通常の穴あきタイルの違いは何ですか?

答え： Huahong を区別する 5 つの主な違い多孔パネル 通常の製品から。まずは鋼材の厚さ – Huahong は厚みのある冷間圧延鋼を使用しています。多くの競合他社はコストを削減するために厚みを減らし、耐荷重を犠牲にしています。第二に、成形方法 – 一体型のスタンピングと成形で、別々の溶接点がありません。通常のパネルでは溶接アセンブリが使用されている可能性があり、破損する可能性があります。第三に、穿孔品質 – バリのない精密なパンチング、均一な穴分布。通常のパネルには、一貫性のない穴や鋭いエッジがあることがよくあります。四、耐荷重 – Huahong パネルは穴があっても高い強度を維持します。通常のパネルはより簡単に変形します。五、デュアルブランド品質管理 – Huahong および Ouli ブランドは厳格な生産基準に従います。通常の製品は品質にばらつきがあります。信頼性と冷却効率が重要なデータセンターにとって、Huahong パネルは長寿命と優れたパフォーマンスを実現します。

Q6: Huahong は、穴あきパネルの設置および販売後のサポートを提供しますか?

答え： はい。華紅フロアでは総合的なサポートを行っております。設置サービス これには、現場での測定とレイアウト設計、訓練を受けた作業員による専門的な設置 (多くの地域で利用可能)、既存のペデスタル グリッドとのシステム統合、設置後の平坦性とエアフローの検証が含まれます。自社業者をご利用のお客様へ , Huahong では、詳細なインストール ガイドとリモート テクニカル サポートを提供しています。保証 : 鋼の完全性、穿孔品質、耐荷重性能、帯電防止特性をカバーする 5 年間の構造保証。アフターサポート : 技術文書、確認された欠陥に対する交換パネル、および大規模プロジェクトのオプションの現場検査。カスタマイズサポート : 換気量のカスタマイズ、エッジ仕上げオプション (導電性ストリップまたはボーダーレス)、負荷モデルの選択。完全なサポート提案については、プロジェクトの詳細を Huahong にお問い合わせください。

Q7: 有孔パネルは床下給気システムに使用できますか?

答え： 絶対に。多孔パネル データセンターで一般的な床下空気分配 (UFAD) システム用に特別に設計されています。パネルはコンクリート スラブ上の調整可能な台座に設置され、加圧空気プレナムを形成します。 CRAC/CRAH ユニットは冷気をプレナムに押し込みます。空気はコールドアイルに設置されたパネルの穴を通って自然に上昇します。均一な穴の分布により、パネル面全体に一貫した空気の流れが保証されます。最良の結果を得るには: 空気を適切に分配するには、プレナムの最小深さが 300 mm (12 インチ) であることを確認してください。空気漏れを防ぐために、固体パネルのケーブルの切り欠きを密閉します。空気のバイパスを防ぐために、ガスケット付き台座またはエッジシールを使用してください。冷却設計に合わせて換気量を調整します。穴の大きいパネルはより多くの空気流を提供しますが、プレナムの静圧も低下します。 Huahong は、特定の CRAC 流量と部屋のレイアウトに最適な換気を計算するのに役立ちます。

設置ガイドライン

標準的なインストール手順

1. 下地床を清掃し、プレナムの深さを確認します (最小 300mm)

2. 600×600mm グリッド上に台座の位置をマークします。

3. 調整可能な台座を設計の高さに設置します。

4. 横方向の安定のためにストリンガーを取り付けます (必要な場合)

5. 多孔パネルを冷気通路の位置に配置します

6. 暖気通路と通路に固体パネルを配置する

7. 2mレベルで平坦度を確認

8. エッジトリムとアクセスランプの取り付け

配置のベストプラクティス

- コールドアイル: サーバーラック吸気口の真正面にある穴あきパネル

- ホットアイル: 固体パネルまたは非常に通気性の低いパネル

- ラックの下: 穴あきパネルをサーバーの吸気ゾーンに合わせます

- 歩道: 低通気性 (30%) または快適な固体パネル

必要なツール

- レーザーレベルまたは回転レーザー

- 吸盤パネルリフター

- メジャーテープ

- 接地テスト用マルチメーター (導電性ストリップが指定されている場合)

比較 – Huahong 有孔パネルと標準の有孔タイル

特徴	華紅多孔パネル	標準有孔タイル
鋼の厚さ	厚肉冷間圧延	コスト削減のために薄くなることが多い
成形方法	一体型スタンピング	溶接アセンブリを使用することもできます
ミシン目の品質	精度、バリなし	不均一でバリが発生する可能性がある
換気範囲	30% ～ 60% カスタマイズ可能	限られた固定オプション
耐荷重	完全な評価を維持	穴による減少
弾性変形	≤ 2.0mm	多くの場合それより高い
静電気防止	はい、リン酸塩処理 + スプレー	表面コーティングのみの場合もあります
エッジ仕上げ	きれい、バリなし	鋭利なエッジがある場合があります
品質管理	華紅 + Ouli デュアルブランド	変数

顧客の一般的な懸念に対する解決策

懸念	華紅ソリューション
不十分な換気	換気率を 30% ～ 60% までカスタマイズ可能
耐荷重が心配	厚肉鋼 + 一体型スタンピング – FS800 ～ FS2000 モデル
時間の経過による穴の詰まり	滑らかな表面、掃除が簡単、バリのない穴
錆びや腐食	リン酸塩処理+静電噴霧処理
一貫性のないエアフロー	均一なホール分布 - デッドスポットなし
インストールの複雑さ	標準 600×600mm グリッド、モジュラー設計
品質の一貫性	華紅 + Ouli デュアル ブランド コントロール

華紅 床穴あきパネルを選ぶ理由

卓越した製造

- 鋼鉄：厚肉冷間圧延鋼板

- 形にする: 一体型スタンピング – 弱い溶接点がありません

- ミシン目: 精密なパンチング、均一な分布、バリなし

- 表面：リン酸塩処理+静電スプレー

- 品質: Huahong と Ouli のデュアルブランド管理

パフォーマンスの保証

- 換気率: 指定どおり 30% ～ 60%

- 弾性変形: 荷重下で ≤ 2.0mm

- 平面度: ≤ 0.5mm (600mm 以上)

- 帯電防止: SJ/T 10796-2001 に適合

- 耐荷重: FS662 ～ FS2000 モデルが利用可能

ワンストップサービス

- 換気量のカスタマイズ

- 負荷モデル選択ガイダンス

- システム設計とレイアウト計画

- 配送による材料供給

- 専門家による取り付け (オプション)

- 5年間の保証と技術サポート

まとめ

の多孔パネル から華紅フロアデータセンター冷却の高精度ソリューションです。一体型プレス加工を施した厚みのある冷間圧延鋼材により、高い強度と耐荷重性を実現します。バリのない均一な穿孔により、均一な空気の流れと安全な取り扱いが保証されます。カスタマイズ可能な換気率 (30% ～ 60%) は、特定の熱負荷要件に適合します。静電気防止処理により、デリケートな機器を保護します。標準の 600×600mm サイズは、あらゆる上げ床グリッドに適合します。 5 年間の保証、二重ブランドの品質管理 (Huahong と Ouli)、および完全なプロジェクト サポートが裏付けられています。

効率的な冷却、信頼できる強度、持続的なパフォーマンスを実現するには、Huahong 多孔パネルをお選びください。
