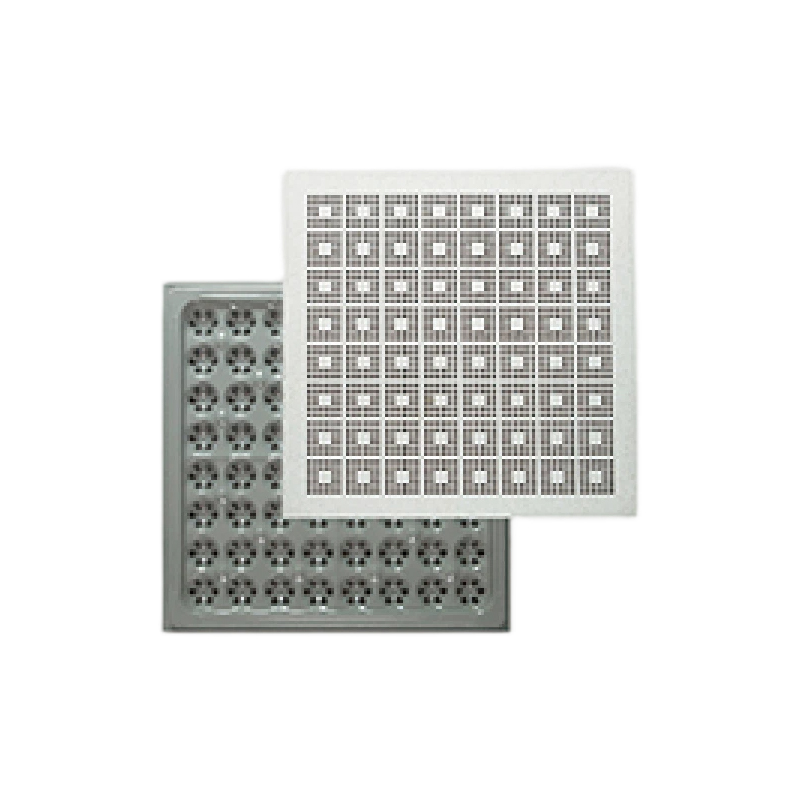

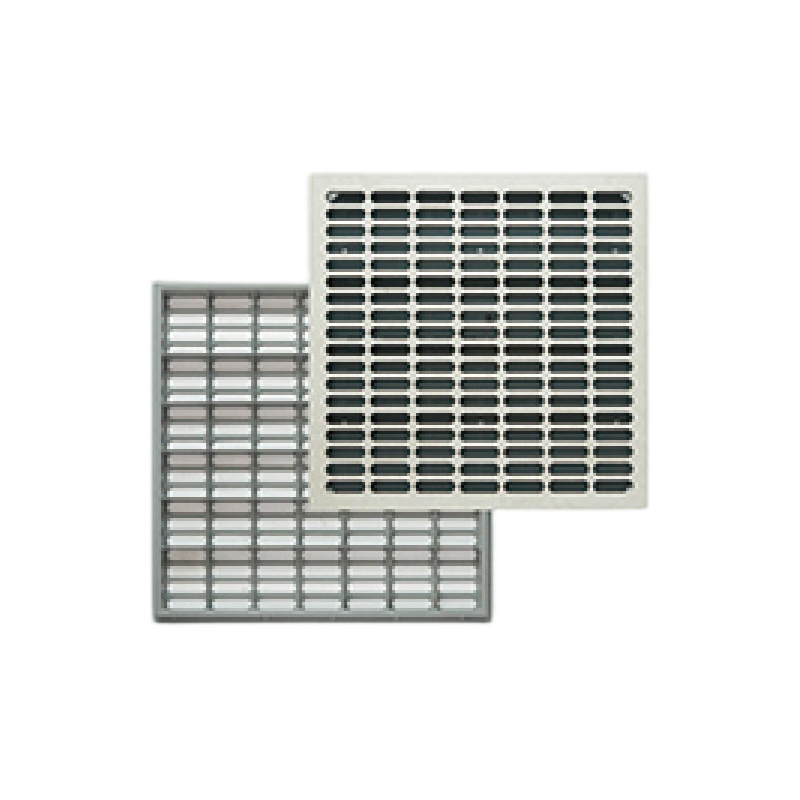

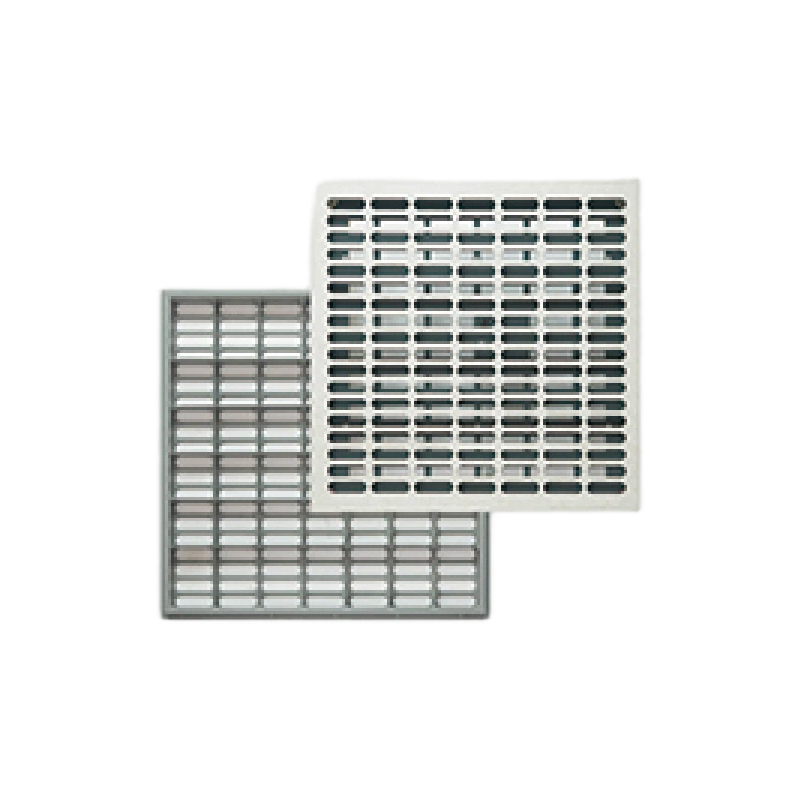

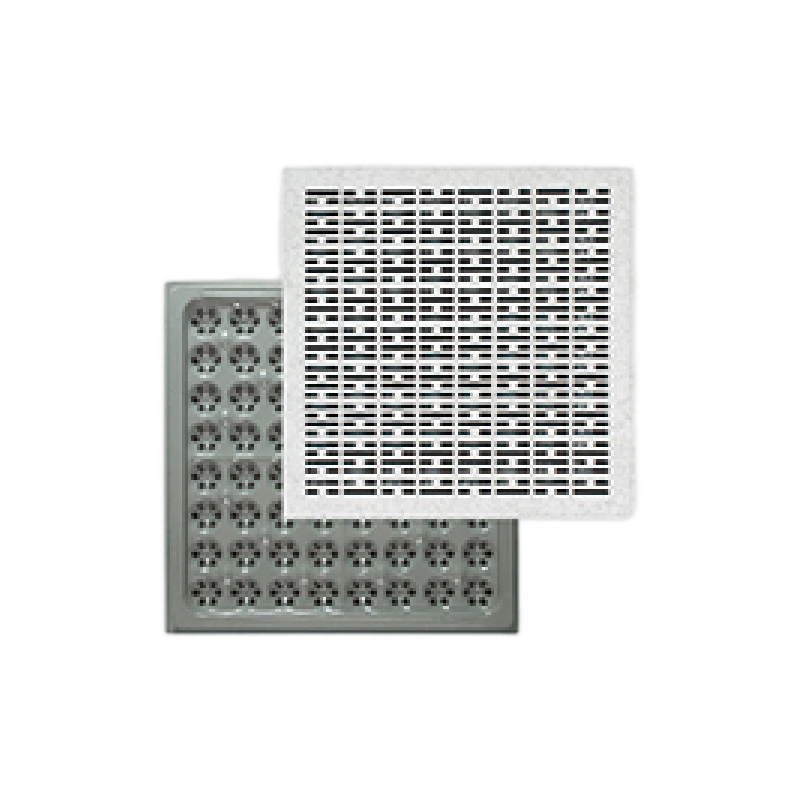

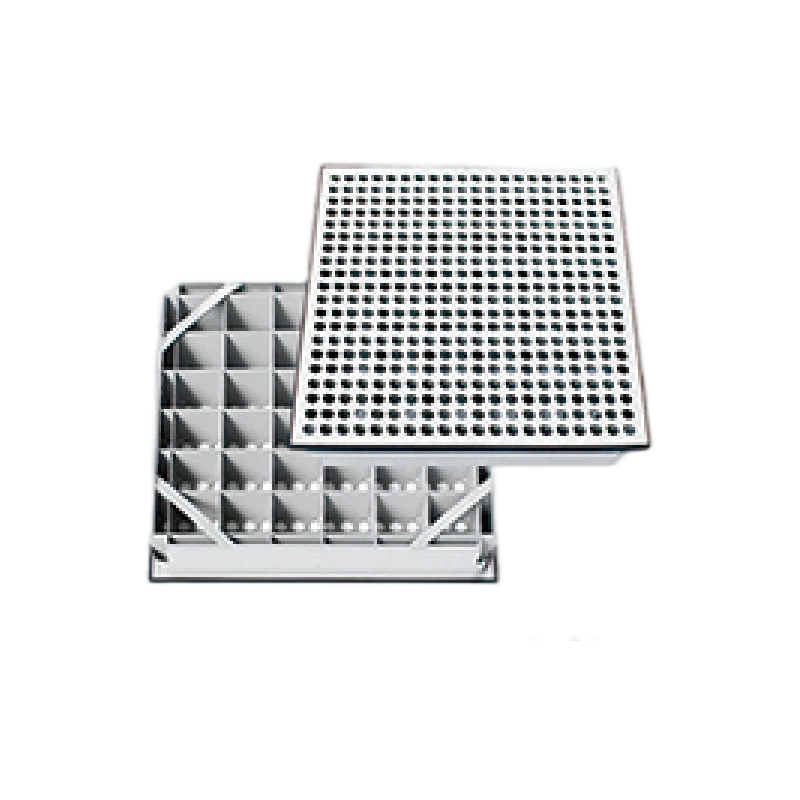

インテリジェントエアフローフリーアクセスフロア

インテリジェントエアフロー高床式 |高密度データセンター向けの精密冷却

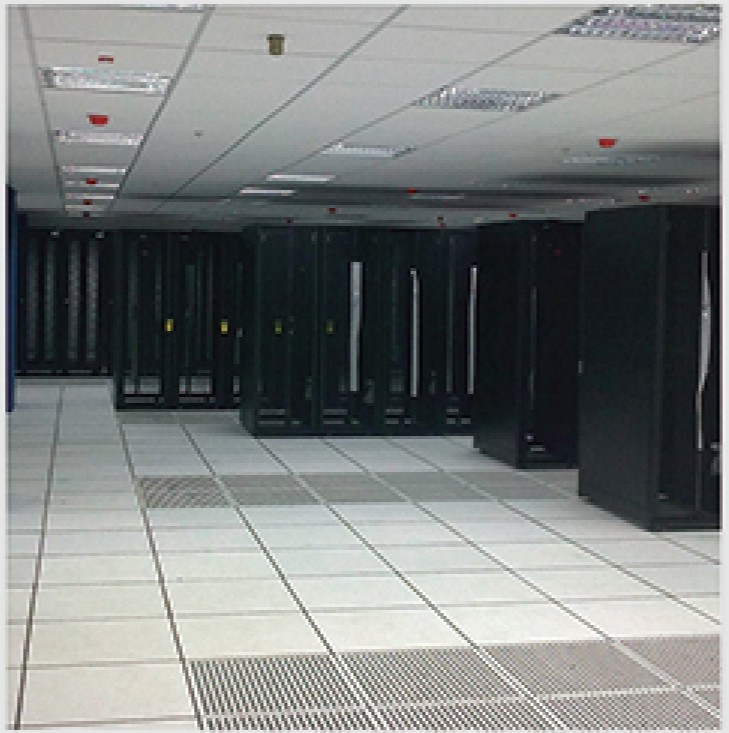

従来のデータセンター冷却はエネルギーを無駄にします。冷気はランダムに拡散し、機器を迂回し、サーバーの信頼性を脅かすホットスポットを残します。のインテリジェントエアフローフリーアクセスフロア から華紅フロアこの問題を解決します。このアクティブ冷却システムは、可変速ファンと温度センサーを標準の 600 × 600 mm 上げ床パネルに直接統合し、サーバーが必要とする場所に正確に目的のエアフローを供給します。

インテリジェントエアフローフリーアクセスフロアとは何ですか?

アンインテリジェントエアフローフリーアクセスフロア は、上げ床データセンターの標準的な有孔タイルを置き換えるアクティブ冷却装置です。これは、換気グリル、EC ブラシレス ファン、インテリジェントな温度制御システムで構成されています。このユニットは、標準的な 600×600mm の上げ床開口部に直接取り付けられ、床下の空気プレナムに接続されます。

システムコンポーネント

利用可能な構成

- シングルファンユニット – 特定のホットスポットを対象とした冷却用

- 4ファンユニット – 中密度から高密度キャビネットでのより高いエアフロー要件向け

インテリジェント エア フロー冷却の仕組み

従来の穴あきタイルは冷気を垂直に放出し、ラックの吸気口を完全に逃す拡散プルームを生成します。研究によると、供給された空気の 40 ～ 60% が、不適切に構成された通路にある機器を迂回する可能性があります。

インテリジェントな違い

のインテリジェントエアフローフリーアクセスフロア 閉ループ制御システムを使用します。

1. センサーモニター サーバーラック背面の排気温度

2. 制御モジュールが計算します 必要な冷却能力

3. ファンの速度を調整します 自動的に正確なエアフローを提供します

4. 冷気ターゲット サーバーは部屋ではなく直接吸気します

エアフローパターンの比較

技術仕様

製品パラメータ

耐荷重オプション

物理的寸法

主な利点

1. ローカルホットスポットの排除

- 高密度サーバーキャビネットへの直接冷却

- コンピュータルームに余分なスペースは必要ありません

- 中密度から高密度の導入に効果的

2. 大幅なエネルギー節約

・エア供給精度の向上

- CRAC ファンの負荷を軽減します

- 従来の冷却よりも運用コストが低い

3. スケーラブルな導入

- 新しい高密度サーバーに必要な場所にのみインストール

- データセンターの成長に合わせて段階的に拡張

- 改修プロジェクトと新規プロジェクトの両方で費用対効果が高い

4. 超薄型設計

●全高わずか180mm

- 最小 300mm プレナムに適しています

- 既存の上げ床設備での作業

5. インテリジェントな制御

- 内蔵温度センサー

- サーバーの排気温度に基づいたファン速度の自動調整

- 冷却がリアルタイムで需要に一致することを保証します

6. 確実な通信

- RS485インターフェース標準

- MODBUSプロトコルのサポート

- グループ制御およびステータス監視機能

7. 静かで安定した動作

- 正弦波DC周波数変換技術

- 標準ファンよりも静か

- 冗長性のある二重電源

インテリジェント エア フロー フリーアクセス フロアに関するよくある質問

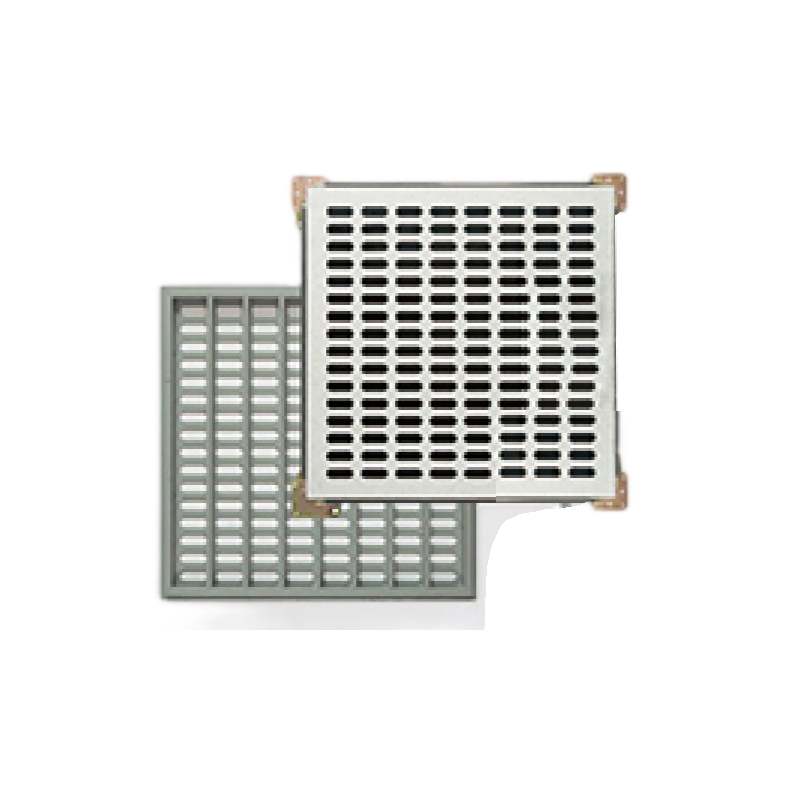

Q1: インテリジェント エア フロー フリーアクセス フロアは、標準の有孔タイルとどう違うのですか?

答え： 違いは、アクティブ冷却とパッシブ冷却です。あ標準的な穴あきタイル は受動的な装置です。床下プレナムからの冷気を室内に上昇させるための穴があるだけです。空気の流れは制御されていません。拡散プルームとして垂直に拡散し、サーバーの吸気口を見逃すことが多く、バイパス空気流が発生します (供給された空気の 40 ～ 60% が機器をバイパスする可能性があります)。アンインテリジェントエアフローフリーアクセスフロア ですアクティブ冷却装置 独自のECファンと温度制御システムを搭載。サーバーの排気温度を監視し、ファンの速度を自動的に調整して、必要な場所に正確に目標のエアフローを供給します。これにより、ホットスポットが排除され、バイパスエアフローが 15 ～ 25% に減少し、持続可能なラック密度がラックあたり 5 ～ 7 kW から 8 ～ 12 kW に増加します。中密度から高密度のキャビネットを備えたデータセンターの場合、インテリジェント システムははるかに効果的です。

Q2: 設置に必要な上げ床の高さはどれくらいですか?

答え： のインテリジェントエアフローフリーアクセスフロア プレナムの最小高さは次のとおりです。300mm (約12インチ)。ユニット自体は全高わずか180mmの超薄型設計。これは、ほとんどの標準的な上げ床設置に適合します。比較のために、従来の床下空気分配システムは通常、プレナムの高さ 300 ～ 450 mm で動作します。最小寸法が 300 mm であるため、このシステムはプレナムの高さが制限されている新築および改修プロジェクトの両方に適しています。指定する前に、既存の上げ床の隙間の高さを測定してください。プレナムが 300mm 未満の場合は、お問い合わせください。華紅フロア 薄型の代替品や床下ダクトのソリューションについて話し合います。

Q3: システムは提供するエアフローの量をどのように決定しますか?

答え： システムでは、閉ループ制御アルゴリズム サーバーの排気温度に基づきます。その仕組みは次のとおりです。サーバーキャビネットの排気側にある温度センサーが排気温度を測定します。内蔵制御モジュールは、この読み取り値を設定値と比較します。排気温度が高い場合 (冷却が不十分であることを示します)、モジュールはファンの速度を上げて、より多くの冷気を供給します。排気温度が低い場合、モジュールはファンの速度を下げてエネルギーを節約します。この自動調整により、冷却が過冷却も過冷却もなく、要求に正確に適合することが保証されます。このシステムは、RS485 インターフェイスと MODBUS プロトコルを介してビル管理システムと統合し、グループ制御とリモート監視を行うこともできます。

Q4: インテリジェント エア フロー フロアは段階的に導入できますか、それとも一度にあらゆる場所に設置する必要がありますか?

答え： 段階的な導入が主な利点です このシステムの。大規模な変更が必要な従来の冷却アップグレードとは異なり、インテリジェントエアフローフリーアクセスフロア インストールできます必要なところだけ。たとえば、標準密度サーバー キャビネットと高密度サーバー キャビネットが混在している場合は、ホット スポットが発生する高密度ラックの前にのみインテリジェント ユニットを取り付けます。標準的な有孔タイルは他の場所に残ります。データセンターが拡大し、密度が増加するにつれて、時間の経過とともにさらに多くのインテリジェント ユニットを追加できます。この拡張性により、システムの費用対効果が高くなります。必要なときに、必要な冷却に対してのみ料金を支払います。改修プロジェクトの場合、問題領域を最初にターゲットにし、予算が許す限りソリューションを拡張できるため、これは特に価値があります。

耐荷重はどれくらいですか？機器はこれらのフロアパネルに直接設置できますか?

答え： はい。のインテリジェントエアフローフリーアクセスフロア 標準の上げ床パネルと同じ高張力鋼セメント下地を使用します。均等定格荷重は、≧1000kg (約2200ポンド)。これは、サーバー ラック、UPS ユニット、およびその他の機器を、構造上の懸念なしにエアフロー パネル上またはエアフロー パネルに隣接して直接配置できることを意味します。利用可能な荷重モデルの範囲は、FS1250 (集中 567 KG) から FS2500 (集中 1134 KG) までです。ほとんどのデータセンター アプリケーションでは、FS1500 または FS2000 モデルが十分な容量を提供します。換気グリルは、機器の荷重を変形させることなくサポートできるように設計されています。特定の負荷要件を常に確認してください華紅フロア 機器の仕様に基づいて。

Q6: システムはビル管理ソフトウェアまたは DCIM ソフトウェアと通信しますか?

答え： はい。それぞれインテリジェントエアフローフリーアクセスフロア ユニットには標準が含まれていますRS485通信インターフェース とMODBUSプロトコル* サポート。これにより、以下との統合が可能になります。

- ビル管理システム (BMS)

- データセンター インフラストラクチャ管理 (DCIM) ソフトウェア

- 集中冷却制御プラットフォーム

機能には、複数のファン ユニットのグループ制御、ステータス検査 (ファン速度、温度、障害状態)、リモート設定値調整、およびアラーム通知が含まれます。大規模なデータセンターの場合、この統合により、数十または数百のユニットにわたって調整された冷却管理が可能になります。 [Huahong Floor] はプロトコルのドキュメントと統合サポートを提供します。

Q7: 標準的な有孔タイルと比較して、どれくらいのエネルギーを節約できますか?

答え： エネルギー節約量は構成によって異なりますが、精密なエアフロー管理の研究では大幅な削減が示されています。指向性のあるインテリジェントなエアフロー システムにより、ファンのエネルギー消費を削減できます。15～25% 後付け設置で。節約は 3 つの要素から生まれます。初め、ΔT (デルタ温度) の改善 – 冷たい空気がサーバーの吸気口に達すると、サーバーは CFM あたりより多くの熱を吸収し、CRAC ユニットがファン速度を下げることができます。2番、バイパス気流の減少 – 機器を冷却する代わりに室内の空気と混合して無駄になる冷気が減少します。三番目、プレナム静圧要件の低下 – インテリジェント タイルが CFM あたりのより効果的な冷却を提供するため、施設は床下の圧力を 0.08 ～ 0.12 インチから 0.05 ～ 0.08 インチの水柱に下げることができます。一般的な 500kW の IT 負荷データセンターの場合、ファンのエネルギーを 20% 削減すると、年間数千ドルを節約できます。冷却評価をリクエストする華紅フロア プロジェクト固有の見積もりについては。

インストール要件

インストール前のチェックリスト

- 床下プレナムの高さは最低 300mm

- 電力の利用可能性 (デュアルフィードを推奨)

- グループ制御用の RS485 通信ケーブル接続

- 下地床をきれいにし、水平にします

- 標準 600mm 中心の台座グリッド

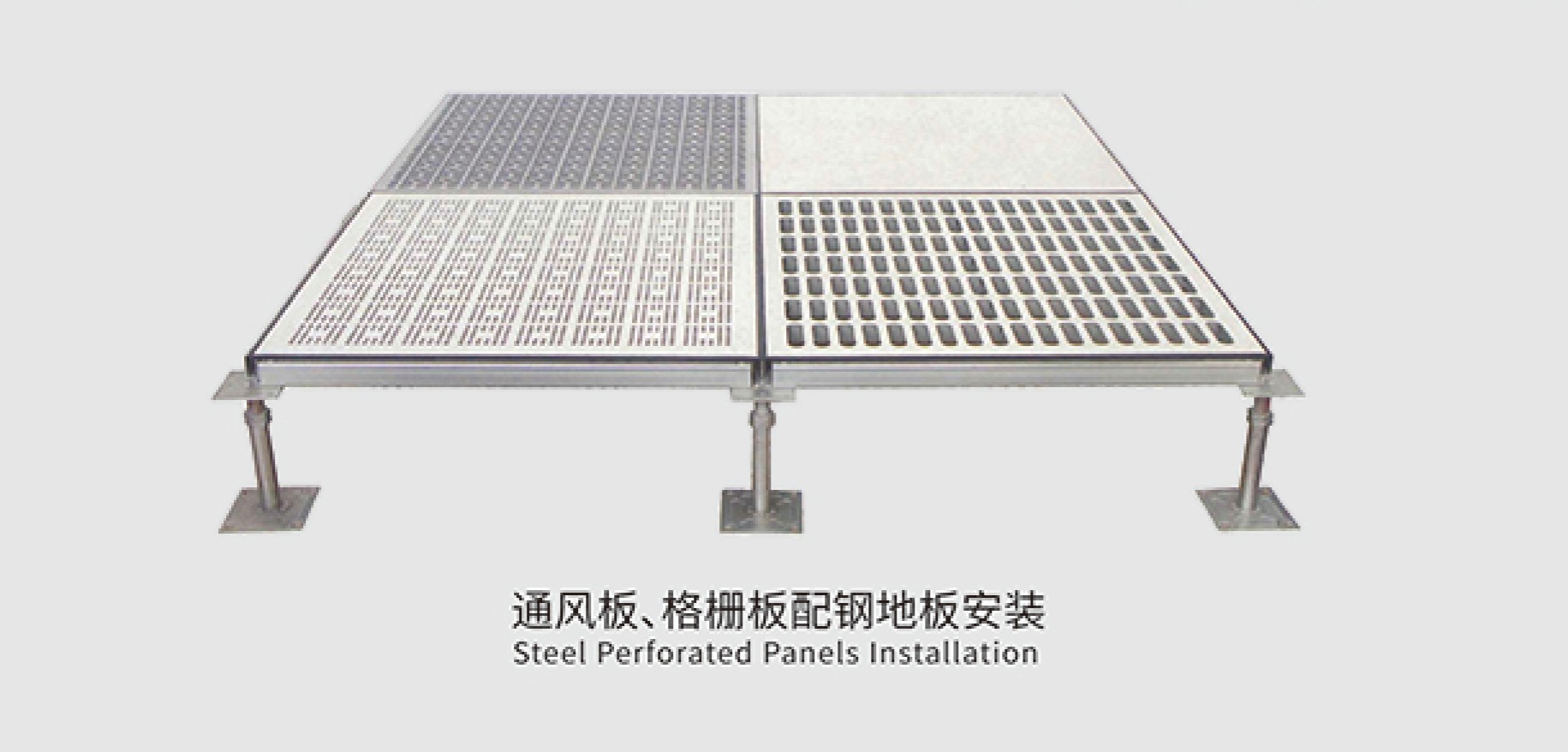

インストール手順

1. 既存の穴あき床パネルまたは無垢床パネルを取り外します。

2. 台座の高さとレベルを確認します。

3. インテリジェント エア フロー ユニットを開口部に配置します。

4. 電源ケーブルと通信ケーブルを接続します

5. ユニットを台座システムに固定します

6. MODBUS経由で制御パラメータを設定します

7. 温度センサーの応答とファンの変調をテストします。

必要なツール

- 標準吸盤パネルリフター

- 電気接続用ドライバー

- 電力検証用マルチメーター

- 設定用 MODBUS ソフトウェアを搭載したラップトップ

[Huahong Floor] インテリジェントエアフローシステムが選ばれる理由

品質保証

- ECファン – 正弦波DC周波数変換技術

- 超薄型設計 ・全高わずか180mm

- 高い換気率 – >65% の空き領域

- デュアル電源 – 信頼性のための冗長化

- 標準設置面積 – 600×600mm はあらゆる上げ床グリッドに適合します

完全なサポート

- 冷却評価とシステム設計

- 荷重計算とユニットの選択

- 配送による材料供給

- 設置ガイド (オンサイトまたはリモート)

- 5年間の保証と技術サポート

まとめ

のインテリジェントエアフローフリーアクセスフロア から 華紅フロア データセンターの冷却をパッシブからアクティブに変換します。 EC ファン、温度センサー、自動制御により、サーバーが必要とする場所に正確に目標のエアフローを供給します。ホットスポットを排除します。バイパス空気流を減らします。ファンのエネルギー消費を削減します。密度の増加に応じて導入を拡大します。標準の 600×600mm の設置面積は、あらゆる上げ床に適合します。 180mm の超薄型設計は、最小 300mm のプレナムで動作します。

インテリジェントな冷却を選択してください。選ぶ華紅フロア.
