オールスチール製オープンホール換気床

Huahong のオールスチール製オープンホール換気床で、高密度サーバールームのホットスポットを防ぎます。最適な大穴穿孔設計を特徴とし、優れたオープンエリアと重要な IT 機器への直接の冷気の流れを提供します。強力な Baosteel 鋼シェルと発泡セメントコアで構築されており、永久的な ESD 保護 (10⁴ ～ 10⁹ Ω) を維持しながら、最大 907 kg の荷重をサポートします。耐摩耗性のHPLまたはPVCで仕上げられています。工場から直接見積もりを入手してください。

お問い合わせを送信

製品説明

高通気オールスチール製オープンホール換気床

高密度コンピューティング環境向けに特別に設計されたこのフロアは、床下の空気供給を最大化する独特のオープンホールパターンを備えており、重要な IT 機器を確実に冷却し、静電気の放電から保護します。

エアフロー設計
高いオープンエリア
直接冷却用に最適化された穴径

耐荷重
907kgまで
FS2000集中荷重グレード

ESD保護
10⁴–10⁹Ω
確実な静電気除去

冷却効率と構造剛性

現代のデータセンターでは、熱の管理は電力の管理と同じくらい重要です。全鋼製オープンホール換気床は、精密にパンチングされた大きな穴を利用して、パネルの開口面積を大幅に増加させます。この設計により、床下プレナムからの大量の冷気がサーバーの吸気口に直接流れることができるため、ホットスポットが効果的に排除され、CRAC ユニットの作業負荷が軽減されます。

高い開口面積にもかかわらず、構造の完全性が損なわれることはありません。高級宝鋼冷間圧延鋼材から製造されたシェルは深絞り加工され、高密度発泡セメントが充填されています。この複合構造により、パネルは変形することなく重い集中荷重に耐えることができます。固定された開いた穴ではなく調整可能なエアフローが必要な環境の場合は、弊社のオールスチール製換気静電気防止アクティビティフロアまたはインテリジェントエアフローフリーアクセスフロア.

技術仕様と負荷グレード

すべてのモデルが準拠していますGB/T 36340-2018そしてSJ/T 10796-2017規格。このシステムは、ASTM E84-01 (火炎伝播: 0) の耐火性能評価を提供します。

モデル	集中荷重(N)	集中荷重(kg)	極限荷重(N)	均一荷重(N/m²)
FS700	≥2940	≥300	≥8850	≥14710
FS800	≥3560	≥363	≥11250	≥17780
FS1000	≥4450	≥454	≥14500	≥22220
FS1250	≥5560	≥567	≥18360	≥27780
FS1500	≥6680	≥680	≥22170	≥33340
FS2000	≥8890	≥907	≥29420	≥44450

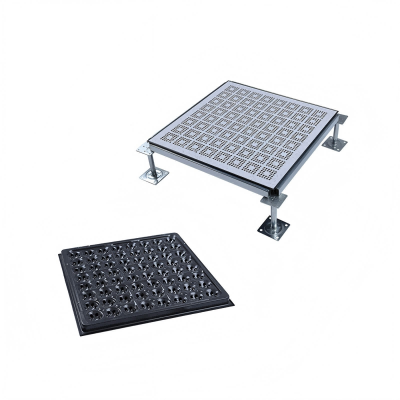

サーバールームに設置された有孔パンチングフローリング。

アプリケーションと工場からの直接供給

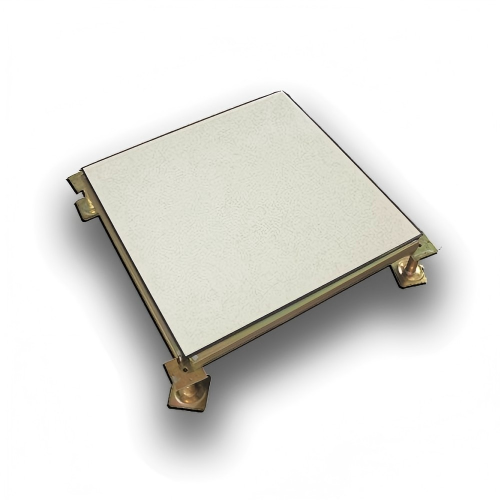

これらの通気性の高い床は、電子コンピューター室、衛星地上局室、プログラム制御のスイッチ室、清潔な作業場で非常に重要です。 Huahong は完全な OEM/ODM サービスを提供し、特定の HVAC 設計に合わせてカスタムの開口面積の割合と穴の直径を提供します。関連するインフラストラクチャ製品については、帯電防止HPL上げ床または多孔パネル.

【オールスチール製オープンホール換気床】FAQ

1	オープンホールの設計は、高密度データセンターの冷却効率にどのような影響を与えますか? 精密に開けられた穴によりパネルの開口面積が増加し、大幅に大量の冷気が床下のプレナムからサーバーの吸気口に通過できるようになります。この直接的なエアフロー経路は、高密度ラックの冷却、ホットスポットの防止、施設全体の PUE (電力使用効率) の向上に不可欠です。特定の CFM 要件に基づいて、オープンエリアの割合をカスタマイズできます。

2	穴が大きいと床の耐荷重が低下しますか? いいえ。ミシン目はパネルの構造的完全性を維持するように設計されています。深絞りスチールシェルと内部の発泡セメントコアがパネル全体に均等に荷重を分散します。 FS2000 モデルは、開口面積が大きくても、最大 907 kg の集中荷重をサポートできるため、重いサーバーラックや機器に対して完全に安全です。

3	オールスチール製オープンホール換気床はクリーンルームでも使用できますか? はい、厳密な温度管理と換気が必要なクリーンルームに非常に適しています。表面は帯電防止HPLまたはPVCで仕上げられており、掃除が簡単で、ほこりがなく、静電気の蓄積を防ぎます。また、隆起構造により、電源ケーブルとデータケーブルを床の下にすっきりと配線できるため、クリーンルーム環境が整頓され、安全に保たれます。
