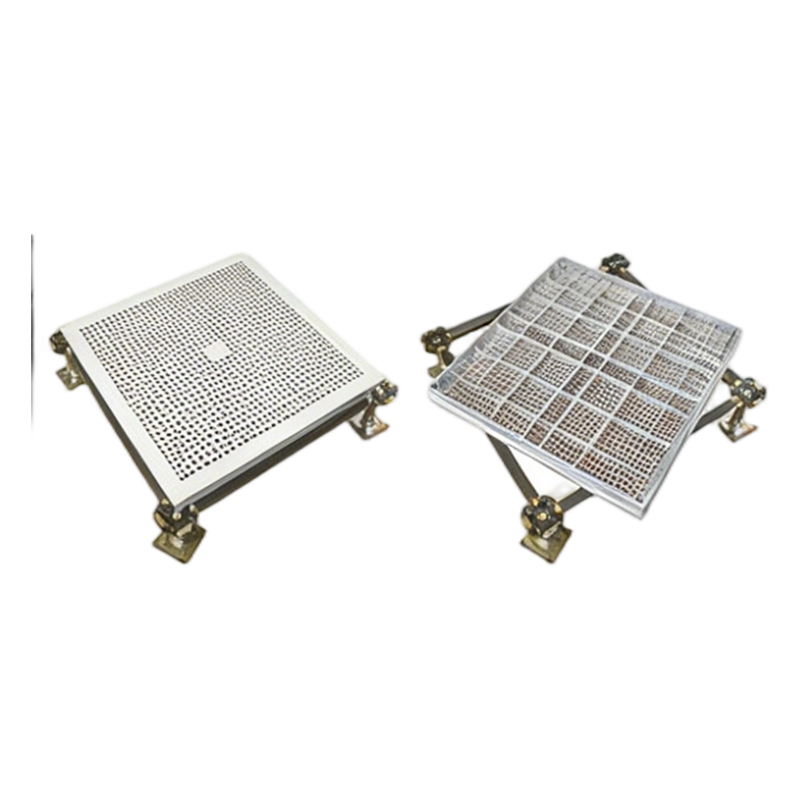

アルミ穴あきパネル

アルミ穴あきパネル |データセンターおよび高温環境向けの大気流冷却

高密度サーバーは大量の熱を発生します。適切な空気の流れがないと、機器のスロットルが発生し、ホットスポットが発生し、信頼性が低下します。のアルミ穴あきパネル から華紅フロアソリューションを提供します。高品質のアルミニウム合金から精密機械加工されたこの穴あき上げ床パネルは、高い耐荷重性と効率的な換気を兼ね備えています。永続的な帯電防止、耐腐食性、均一な冷却を備えたこの製品は、データセンターや高温の機器室に最適です。

アルミ穴あきパネルとは何ですか?

アンアルミ穴あきパネル は、表面全体に精密に設計された穴を備えたアルミニウム合金製の上げアクセスフロアパネルです。錆びる可能性のあるスチール製の穴あきパネルとは異なり、アルミニウムは自然な耐食性を備えています。固体パネルとは異なり、穿孔パターンにより、冷却空気が床下のプレナムからサーバーの吸気口に直接上昇します。

製品定義とコア機能

- 意味: 通気のための精密な穴を備えたアルミニウム合金上げ床パネル

- 一次機能: 耐荷重サポートを提供しながら、高温機器に冷却空気を供給します。

- 追加機能: フリーアクセスフロア下のケーブル管理、静電気防止保護、機器サポート

パネル構造

製造工程

- 材料：高品質アルミニウム合金板

- ミシン目：高精度スタンピング加工 – 均一な穴パターン

- バリ取り: すべての穴は滑らかに仕上げられており、鋭いエッジはありません

- 平面度: 穿孔後の精密レベリング

- 仕上げる: 天然アルミニウム – 無塗装、コーティング不要

二重ブランドの品質管理

両方華紅 そしてオウリ ブランドは厳格な生産基準に従っています。すべてのパネルは、梱包前に穴の均一性検査、平坦性テスト、荷重検証、耐食性検証を受けます。

技術仕様

基本パラメータ

耐荷重オプション

換気仕様

物理的および環境的特性

ミシン目の品質特徴

- 均一なホール分布 – デッドスポットがなく、パネル全体にわたる一貫したエアフロー

- バリのない穴 – 取り扱いが安全で、ケーブルや手を傷つけません。

- 精密な位置合わせ – 穴は標準のグリッド パターンに合わせて配置されます

- エッジのほつれなし – パネル周囲のクリーンカット

アルミ穴あきパネルの主な利点

1. 高効率換気 – 均一な冷却

- 正確な穿孔パターンにより、均一な空気流分布が確保されます。

- デッドスポットがない – すべてのサーバーの吸気口に冷却空気が流入します

- 特定の熱負荷に応じてカスタマイズ可能な換気率 (30% ～ 60%)

- ホットスポットを削減し、機器の信頼性を向上させます。

2. 強力な耐荷重 - 重量のある機器をサポートします

- 高強度アルミニウム合金構造

- FS800 ～ FS2000 モデルが利用可能 (集中荷重 454 KG ～ 907 KG)

- サーバーラック、UPSユニット、重機をサポート

- 負荷がかかっても変形しない – 安定性と信頼性

3. 永久帯電防止 – コーティングは不要

- アルミニウムは自然に導電性を持っています

- 帯電防止コーティングが摩耗したり再塗布されたりする必要はありません

- 表面抵抗率は生涯にわたって一定のままです

- 敏感な電子機器を永久に安全に使用できます

4. 完全な耐食性 – 錆びない

- アルミニウムは自然に保護酸化層を形成します

- 塗装、メッキ、犠牲コーティングは不要です。

- 湿気の多い環境、沿岸のデータセンターに最適

・錆び汚れや経年劣化がありません。

5. 軽量 – 設置とメンテナンスが簡単

- スチールパネルの約1/3の重量

- 設置時の作業者の疲労を軽減します。

- 床下のケーブルにアクセスするために簡単に持ち上げられます

- 配送コストの削減

6. カスタマイズ可能な換気速度

- 30% ～ 60% のオープンエリアオプション

- 特定の熱負荷要件に合わせて調整

- 冷却不足や無駄な空気の流れを防ぎます。

- CRACファン効率を最適化

7. 耐火性と耐熱性

- クラス A 不燃性 - アルミニウムは燃えません。

- 火災時に煙や有毒ガスが発生しない

- 高温でも強度を維持します

- 熱応力下でも変形しない

8. 精密なミシン目 – バリや鋭いエッジがありません

- 高精度のプレス加工

- すべての穴のバリ取り - 滑らかな手触り

- 取り付け中にケーブルや手を傷つけません。

- プロフェッショナルな外観

9. メンテナンスフリー – コーティングや塗装は不要

- 自然なアルミニウム表面はメンテナンスを必要としません。

- 錆取りなし、再塗装なし、シーリングなし

- 湿らせた布で簡単に掃除できます

- 有孔パネルの中で最も低いライフサイクルコスト

アルミ多孔板の用途

主な用途

- データセンターとサーバールーム – 高密度冷却

- クラウドコンピューティングセンター – 継続的な高熱負荷

- IDC ルーム – インターネットデータセンター規格

- 指揮統制センター – 信頼性の高い機器冷却

- 電子機器製造 – 静電気防止のクリーンな環境

- 研究室 – 耐薬品性があり、掃除が簡単

- 高熱密度の機器室 – UPS、バッテリー、メインフレーム

- 電気通信設備 – 一定の冷却需要

この製品を必要とする人は誰ですか?

スチール製有孔パネルとの比較

【アルミ穴あきパネル】よくある質問

Q1: アルミニウム穴あきパネルは国家および業界の基準を満たしていますか?

答え：はい。のアルミ穴あきパネル 華紅フロアからは以下に厳密に準拠していますGB/T 36340-2018 (アクセスフロアの上げ下げ) およびSJ/T 10796-2001 (帯電防止床)。アルミニウム合金材料は、該当する ASTM および EN 規格を満たしています。穿孔の均一性、耐荷重、平坦性、および帯電防止特性がバッチごとにテストされます。防火等級はクラスA不燃性です。耐食性はアルミニウム素材本来のものであるため、コーティングは必要ありません。国際プロジェクトの場合、Huahong はご要望に応じて ISO、ASTM、または EN 規格のコンプライアンス文書を提供できます。特殊なアプリケーション向けにカスタム テストを手配できます。

Q2: アルミニウム穴あきパネルはデータセンターの冷却に適していますか?

答え：絶対に。のアルミ穴あきパネル は高温環境向けに特別に設計された データセンター、サーバールーム、クラウドコンピューティングセンターなど。これが優れている理由です。まず、精密なミシン目パターン パネル全体に均一な空気の流れが保証され、デッドスポットがありません。 2番、カスタマイズ可能な換気速度 (30% ～ 60%) により、冷却供給を特定のラックの熱負荷に合わせることができます。第三に、高い耐荷重 (集中荷重907KGまで)重量のあるサーバーラックにも対応します。第四に、永久帯電防止 コーティングのメンテナンスをすることなく、繊細な電子機器を保護します。五番目、耐食性 湿気の多い環境や沿岸のデータセンターに最適です。ホットアイル/コールドアイル封じ込めシステムの場合、ラック前面のアルミニウム穴あきパネルが目的の冷却を実現し、バイパス空気流を減らし、エネルギーコストを削減します。

Q3: 特定のプロジェクトに合わせて換気量をカスタマイズできますか?

答え：はい。華紅フロアサポート換気率を 30% ～ 60% までカスタマイズ可能 のためにアルミ穴あきパネル。冷却設計に必要な正確な開口面積の割合を指定します。標準パターンには、パネル全体にわたる均一な穴の分布、対象を絞った冷却のための高密度の穿孔ゾーン、最大のエアフローを実現するエッジツーエッジの穿孔が含まれます。大規模プロジェクトの場合は、カスタムの穴直径と間隔パターンが利用可能です。パネルごとに必要な CFM または目標開口面積率を提供してください。Huahong はそれに応じて製造します。このカスタマイズにより、換気不足 (ホットスポットの原因) や過剰換気 (冷気とエネルギーの無駄) を防ぐことができます。推奨事項については、冷却要件を Huahong にお問い合わせください。

Q4: アルミ穴あきパネルは時間の経過とともに錆びたり腐食したりすることはありますか?

答え：いいえ、アルミ穴あきパネル 決して錆びない。アルミニウムは空気にさらされると自然に薄く透明な酸化物層を形成します。この層は硬く、非多孔質で自己修復性があり、傷が付くとすぐに酸化物が再形成されます。塗装、メッキ、シーリングは必要ありません。沿岸のデータセンター、高湿度の環境、またはスチールパネルの切断端や傷が錆びる可能性がある施設では、アルミニウムの穴あきパネルがその完全性を無期限に維持します。スチール製の穴あきパネルは、塗料やコーティング システムに依存していますが、特に穴が開けられる穴あきパネルの端では、最終的には破損します。アルミにはそのような弱点はありません。この耐食性は、エンジニアが過酷な環境や湿気の多い環境にアルミニウムを指定する主な理由の 1 つです。

Q5: パネルは重いサーバーラックに耐えるのに十分な強度がありますか?

答え： はい。のアルミ穴あきパネル 鋼製穴あきパネルと同等またはそれを超える耐荷重を備えた高強度アルミニウム合金から製造されています。利用可能なモデル:FS800 (454kg) – 標準的なサーバー ルーム、軽量ラック。FS1250 (567kg) – 中密度のデータセンター。FS1500(680KG) – 高密度ラック。FS2000 (907kg) – 重い UPS 機器、大型のメインフレーム。固体アルミニウム構造 (充填剤や中空キャビティなし) により、コアが潰れる危険がなく、点荷重が均等に分散されます。フット荷重が 200 ～ 300 KG のほとんどの標準的なサーバー ラックの場合、FS800 または FS1250 モデルで十分です。重機の場合はFS1500またはFS2000を選択してください。穴があるにもかかわらず、穴間のアルミニウムウェブが連続した荷重経路を提供するため、パネルは完全な構造的完全性を維持します。

Q6: アルミニウム穴あきパネルはスチール穴あきパネルとどう違うのですか?

答え： アルミニウムには 5 つの重要な利点があり、ほとんどの用途において優れています。まずは耐食性 – アルミニウムは錆びません。スチールはコーティングに傷が付くと（特にミシン目のエッジ部分で）錆びます。第二に、重量 – アルミニウムはスチールの 1/3 の重量なので、設置とケーブルへのアクセスが簡単です。第三に、静電気防止 – アルミニウムは本来、永久的に導電性を持っています。スチールには磨耗するコーティングが必要です。四番目、メンテナンス – アルミニウムは何も必要としません。スチールは定期的な塗装検査とタッチアップが必要です。第五に、耐用年数 – アルミニウムは 30 年以上持続します。鋼は通常、錆が現れるまでに 10 ～ 15 年かかります。唯一の潜在的な欠点はコストです。アルミニウムは初期の材料コストが高くなります。ただし、耐用年数が長く、メンテナンスが不要なため、アルミニウムは建物のライフサイクル全体にわたってより経済的です。

Q7: Huahong Floorではカスタマイズやアフターサポートを提供していますか?

答え： はい。華紅フロアは総合的なサポートを提供します。アルミ穴あきパネル. カスタマイズオプション 換気率 (30% ～ 60% の開口面積)、パネルの厚さ (35 mm またはカスタム)、定格荷重 (FS800 ～ FS2000+)、パネル サイズ (600 × 600 mm 標準またはカスタム寸法)、穴パターン (均一またはゾーン化) が含まれます。設置サービス これには、現場での測定、システム設計、訓練を受けた作業員による専門的な設置、設置後のエアフロー検証が含まれます。保証 : 材料欠陥、荷重性能、穿孔の完全性をカバーする 5 年間の構造保証。アフターサポート ：技術文書、リモートトラブルシューティング、確認された欠陥の交換パネル、および大規模プロジェクトのオプションの現場検査。カスタマイズされた提案についての具体的な要件については、Huahong にお問い合わせください。

インストールの概要

標準的なインストール手順

1. 下地床の掃除と準備

2. 600×600mm グリッド上に台座の位置をマークします。

3. 調整可能な台座を設計の高さに設置します。

4. 必要に応じて、横方向の安定性を高めるためにストリンガーを取り付けます。

5. アルミニウム穴あきパネルを冷気通路の位置 (ラックの前) に配置します。

6. 暖気通路と通路に固体パネルを配置する

7. 2mレベルで平坦度を確認

8. エッジトリムとアクセスランプの取り付け

配置のベストプラクティス

- コールドアイル: サーバーラック吸気口の真正面にある穴あきパネル

- ホットアイル: 排気を閉じ込める頑丈なパネル

- ラックの下: 穴あきパネルをサーバーの吸気ゾーンに合わせます

- 歩道: 低通気性 (30%) または快適な固体パネル

必要なツール

- レーザーレベルまたは回転レーザー

- 吸盤パネルリフター

- メジャーテープ

- 接地テスト用のマルチメーター (必要な場合)

メンテナンスガイドライン

日常のお手入れ

- 乾いたモップまたは掃除機でほこりを取り除きます

- 必要に応じて中性洗剤と水で湿らせたモップを使用します

- ワックス、艶出し剤、静電気防止スプレーは不要 – 必要ありません。

定期点検

- 6 か月ごと: 破片が穴をブロックしていないことを確認します。

- 圧縮空気を下側から使用して、蓄積したほこりを取り除きます。

- パネルの端に損傷がないか確認します (アルミニウムではまれです)。

コーティングメンテナンス不要

- 塗装なし、錆取りなし、シーリングなし

- 自然なアルミニウム表面は処理を必要としません

- まさにメンテナンスフリー

比較 – 穴あきアルミニウムと穴あきスチール

華紅 フロアアルミニウム穴あきパネルを選ぶ理由

卓越した製造

- 材料：高品質アルミニウム合金

- ミシン目: 高精度スタンピング - 均一、バリなし

- 構造: 固体アルミニウム – フィラー、コーティングなし

- 平面度: 穿孔後の精度平準化

- コントロール: Huahong と Ouli のデュアルブランド規格

パフォーマンスの保証

- 換気率: 指定どおり 30% ～ 60%

- 耐荷重: FS800 ～ FS2000+ モデル

- 平坦度: 鋼代替品よりも優れています

- 耐食性: 錆びません。

- 帯電防止: 永久 – コーティングなし

- 耐用年数: 30 年以上、メンテナンスフリー

ワンストップサービス

- 換気量のカスタマイズ

- 定格荷重選択ガイド

- システム設計とレイアウト計画

- 配送による材料供給

- 専門家による取り付け (オプション)

- 5年間の保証と技術サポート

顧客の一般的な懸念に対する解決策

まとめ

のアルミ穴あきパネル から華紅フロアデータセンターの冷却および高温環境に最適なプロ仕様の製品です。精密な穿孔により、デッドスポットやホットスポットがなく、均一な空気の流れが保証されます。高強度アルミニウム合金は、鋼鉄の 1/3 の重量でありながら、最大 907 KG の耐荷重を実現します。永続的な帯電防止 – コーティングが摩耗することはありません。錆びない - 湿気の多い施設や海岸沿いの施設に最適です。カスタマイズ可能な換気率 (30% ～ 60%) は特定の熱負荷に適合します。クラス A 耐火等級。メンテナンス不要 – 30 年以上の耐用年数。

効率的な冷却、持続的な強度、ゼロ腐食を実現するには、アルミニウム穴あきパネルを選択してください。
